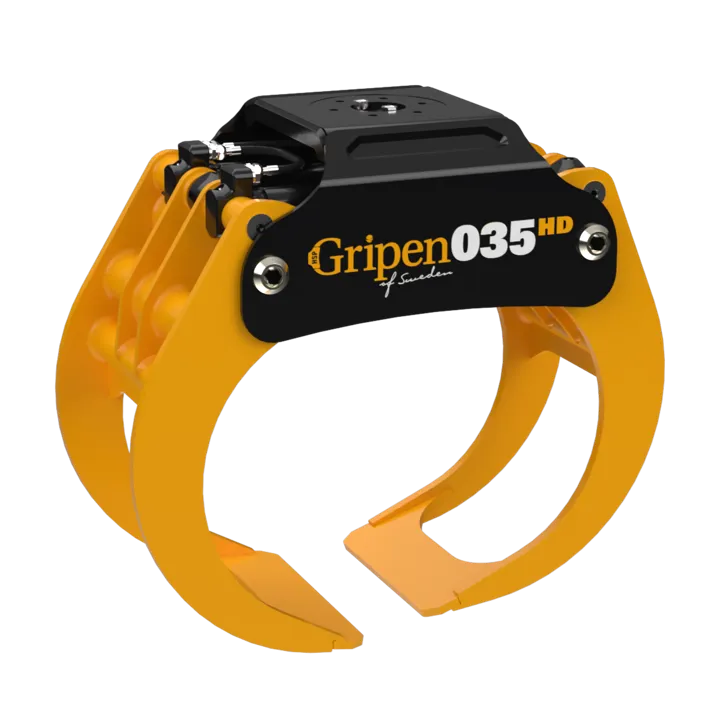

Nos grappins robustes sont conçus pour le levage de charges lourdes et les conditions de travail exigeantes. Ils conviennent particulièrement aux porteurs forestiers utilisés lors des coupes finales.
L’acier plus épais et la plaque de rotateur de plus grande dimension, combinés aux renforts des tubes inférieurs, procurent au grappin une rigidité en torsion nettement supérieure à celle du modèle standard.
Comme tous nos grappins présentent un profil bas et un poids relativement léger, ils permettent également de bénéficier d’une plus grande hauteur de levage et facilitent le transport.
| Pression maximale | GRAPHD-025 : 23MPa GRAPHD-028 : 23MPa GRAPHD-035 : 23MPa GRAPHD-040 : 23MPa |
|---|---|
| Force de serrage, pointe à pointe | GRAPHD-025 : 17kN GRAPHD-028 : 16.7kN GRAPHD-035 : 16.1kN GRAPHD-040 : 16.2kN |
| Temps d’ouverture à 70 l/min | GRAPHD-025 : 0.8s GRAPHD-028 : 0.9s GRAPHD-035 : 1s GRAPHD-040 : 1.1s |
| Temps de fermeture à 70 l/min | GRAPHD-025 : 1.4s GRAPHD-028 : 1.5s GRAPHD-035 : 1.6s GRAPHD-040 : 1.7s |
| Longueur, grappin fermé | GRAPHD-025 : 800mm GRAPHD-028 : 835mm GRAPHD-035 : 885mm GRAPHD-040 : 965mm |
| Ouverture maximale du grappin | GRAPHD-025 : 1455mm GRAPHD-028 : 1685mm GRAPHD-035 : 1880mm GRAPHD-040 : 2070mm |
| Largeur maximale | GRAPHD-025 : 505mm GRAPHD-028 : 505mm GRAPHD-035 : 545mm GRAPHD-040 : 545mm |
| Largeur extérieure des griffes | GRAPHD-025 : 435mm GRAPHD-028 : 435mm GRAPHD-035 : 475mm GRAPHD-040 : 475mm |
| Hauteur, grappin fermé | GRAPHD-025 : 535mm GRAPHD-028 : 535mm GRAPHD-035 : 565mm GRAPHD-040 : 620mm |
| Hauteur, grappin ouvert | GRAPHD-025 : 695mm GRAPHD-028 : 665mm GRAPHD-035 : 625mm GRAPHD-040 : 645mm |
| Diamètre minimal de serrage | GRAPHD-025 : 120mm GRAPHD-028 : 105mm GRAPHD-035 : 120mm GRAPHD-040 : 130mm |
| Surface de serrage | GRAPHD-025 : 0.25m² GRAPHD-028 : 0.28m² GRAPHD-035 : 0.35m² GRAPHD-040 : 0.4m² |
| Charge maximale | GRAPHD-025 : 3500kg GRAPHD-028 : 3500kg GRAPHD-035 : 5000kg GRAPHD-040 : 5000kg |
| Poids | GRAPHD-025 : 250kg GRAPHD-028 : 260kg GRAPHD-035 : 285kg GRAPHD-040 : 320kg |
